物料

介紹

壓力控制

硬度計試驗力轉換時，系統感知試驗力變化并實時顯示在系統中。

轉塔控制

軟件控制硬度計進行物鏡—壓頭之間相互切換，無需人工控制硬度計

加載控制

軟件控制硬度計進行加載，無需人工控制硬度計。

測量控制

軟件控制硬度計轉塔、加載并直接讀取維氏硬度值

Z軸控制

軟件控制硬度計Z軸上升下降

自動聚焦控制

軟件控制硬度計Z軸自動聚焦，找出產品表面最清晰點。

光源亮度控制

對光源的亮度進行設置

圖像采集

實時顯示硬度圖像，可存儲、打印圖像，以及定倍打印。

手動/自動測量

手動：拉對角線測量、兩點卡線測量、四點測量、自動：自動找出壓痕的四個頂點，速度快，數據準。
連打連測、即打即測、指定坐標打壓。

硬度換算

依據國家標準，自動進行布氏—洛氏—維氏—努氏等多種硬度數值轉換，實時顯示，并可轉換各種國際標準

圖文報告

自動記錄測量數據，自動生成硬度—深度曲線，保存或打印硬度—深度曲線及所有壓痕測量值；
保存或打印壓痕圖像及當前壓痕硬度值；可按用戶要求定制檢驗報告；通過數據處理軟件，在試樣連續測量后形成的硬化
層深度值可以以表格形式顯示； 可輸出各種測量數據、D1、D2、硬度值表、硬化層深度、最大值、平均值、最小值、
顯示并輸出各壓痕圖片。硬度值、硬度表、硬化層深度圖及圖片插入等數據可靈活在WORD或EXCEL中編輯打印出包含
數理統計及硬化層深度曲線的測試報告并保存WORD格式 或EXCEL，還可打印觀察到的樣品形貌圖并保存，直接反映出壓痕
及背景的顯微組織，

努氏測量

可更換努氏壓頭進行努氏硬度自動測量

自動Z軸

自動調焦步距: Z軸自動調焦時移動步距， 默認1.25mm.

Z軸按鍵步距: 鍵盤或界面方向鍵按鍵Z移動距離，默認1.25mm

Z軸上升下降：低速(mm/s): 默認0.0625mm/s.高速 (mm/s):，默認1.0mm/s.速度可調。

自動載物工作臺

可通過鼠標點擊界面中任意點自動選點，可進行直線開始位置的設定和隨機移動位置設定，通過鼠標對自動X-Y位移臺
載物臺進行8個方向任意移動的控制，可調整速度、可自動復位、可隨意進行坐標清零；

軟件系統可編程控制自動載物臺移動，系統提供14個模式:
1) 沿線；       2) 沿線帶角度；       3) 自由點擊；4) 橫向沿線；   5) 縱向沿線；         6) 沿曲線多條線；
7) 沿曲線矩陣； 8) 圓弧；             9) 齒心；10）齒頂平行； 11）自動沿邊緣帶角度；12）自動沿邊緣矩陣；
13）圓心；     14）沿曲線多齒頂平行。

馬達

步進馬達

最大移動距離

50mm

最小移動距離

1mm

移動速度

可調

位移重復精度

2um

樣品臺尺寸

110mmX110mm

圖像采集/識別

采用高質量、高分辨率300 萬像素攝像機，高速采集：1280X1024 分辨率：25 幀/秒，大尺寸原始圖像采集；
采用的圖像及測量結果供存儲格式，圖像存儲格式BMP、JPG等通用文件格式）。

自動測量時間

約0.3S/1個壓痕

測量重復性

±1.0%  （700HV/500gf，壓痕清晰時）

最小測量單位

0.01mm

顯微硬度計

10g-1kg試驗力;

試驗力可轉換單位為：（Kgf，N）;

高級光學工程師設計的光學系統不僅圖像清晰，還可作為簡單的顯微鏡使用，亮度可調，視覺舒服，長時間操作不容易疲勞;

工業平板電腦一體化，USB擴展

10寸嵌入式電腦，系統可直觀顯示硬度值，換算硬度，試驗方法，試驗力，保荷時間，測量次數，試驗過程直觀明了;

系統自帶校準功能，；

可設置上下限測量范圍，在主測量界面顯示；

加荷方式：全自動;

鏡頭與壓頭轉換：全自動；

物鏡和壓頭中心重合精度小于1um;

鑄鋁殼體一次成型，結構穩定不變形，純白汽車烤漆檔次高，抗劃傷能力強;

結果同步換算為洛氏、維氏、布氏;

標準配置：

顯微維氏壓頭

1個

10X物鏡

1個

40X物鏡

1個

砝碼

6片

砝碼桿

1個

電動平臺控制器

1個

顯微維氏硬度塊

2塊

電動十字工作臺

1個

薄片夾持臺

1個

平口夾持臺

1個

細絲夾持臺

1個

水平儀

1個

水平調節螺釘

4個

螺絲批

2個

外接電源線

1根

防塵罩

1個

安裝和操作手冊

1份

光學適配鏡

1個

USB 加密狗

1個

攝像頭

1個

軟件光盤

1個

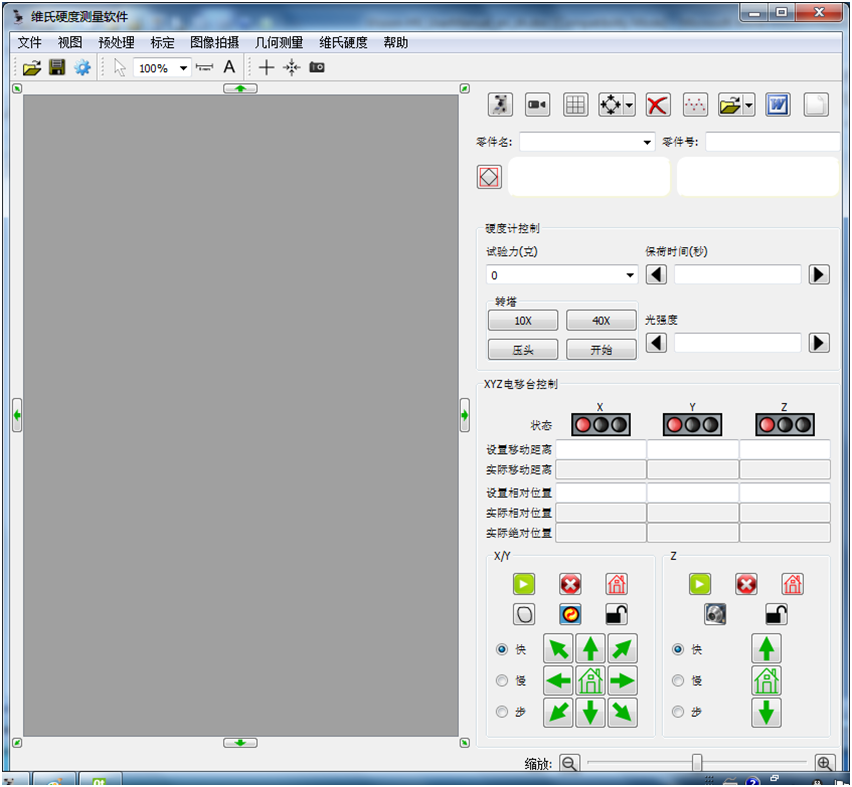

軟件配置：

XY樣品移動控制

提供XY電動移動樣品臺:可用軟件控制也可手動調節；XY可同時運動；XY可用鍵盤方向鍵微調精確到位；

XYZ遙感

控制XY電動移動樣品臺

加載模式和路徑設置

提供多種加載模式包括沿線、沿邊緣角度、沿曲線邊緣角度等；加載點坐標可任意設置

自動邊緣掃描

沿樣品邊緣自動掃描并自動找到拐點如齒頂齒根等

自動全景掃描

通過圖像拼接，就可以方便的生成放大的樣品全景圖像，隨意移動到指定圖像位置。

自動加載、聚焦、測量

系統按設定的加載模式，自動聚焦、自動加載、自動測量,并自動繪制硬化曲線；一鍵完成

硬度值轉換、修正、有效驗證

系統可同時將測得的顯微維氏硬度值轉換到其它多個硬度標尺如HB、HR等；可對球面圓柱面樣品測量值進行修正；
可對樣品測量值進行有效驗證

數據統計

自動計算測量硬度的平均值、方差、Cp、 Cpk等統計值

數據儲存

測量數據和圖像等可保存于一個文檔供以后調出

測試報告

自動生成WORD或EXCEL文檔報表；用戶可定制報表格式；標準格式包括每單個硬度測量值、統計值、壓痕圖像、
和硬化曲線等

努氏硬度

可設置為努氏硬度測量

斷裂韌性

可設置為測量壓痕斷裂韌性

其它功能

含顯微圖像處理與測量系統的所有功能，包括圖像拍攝、標定、圖像處理、幾何測量、文檔標注、相冊管理、和定倍打印等
